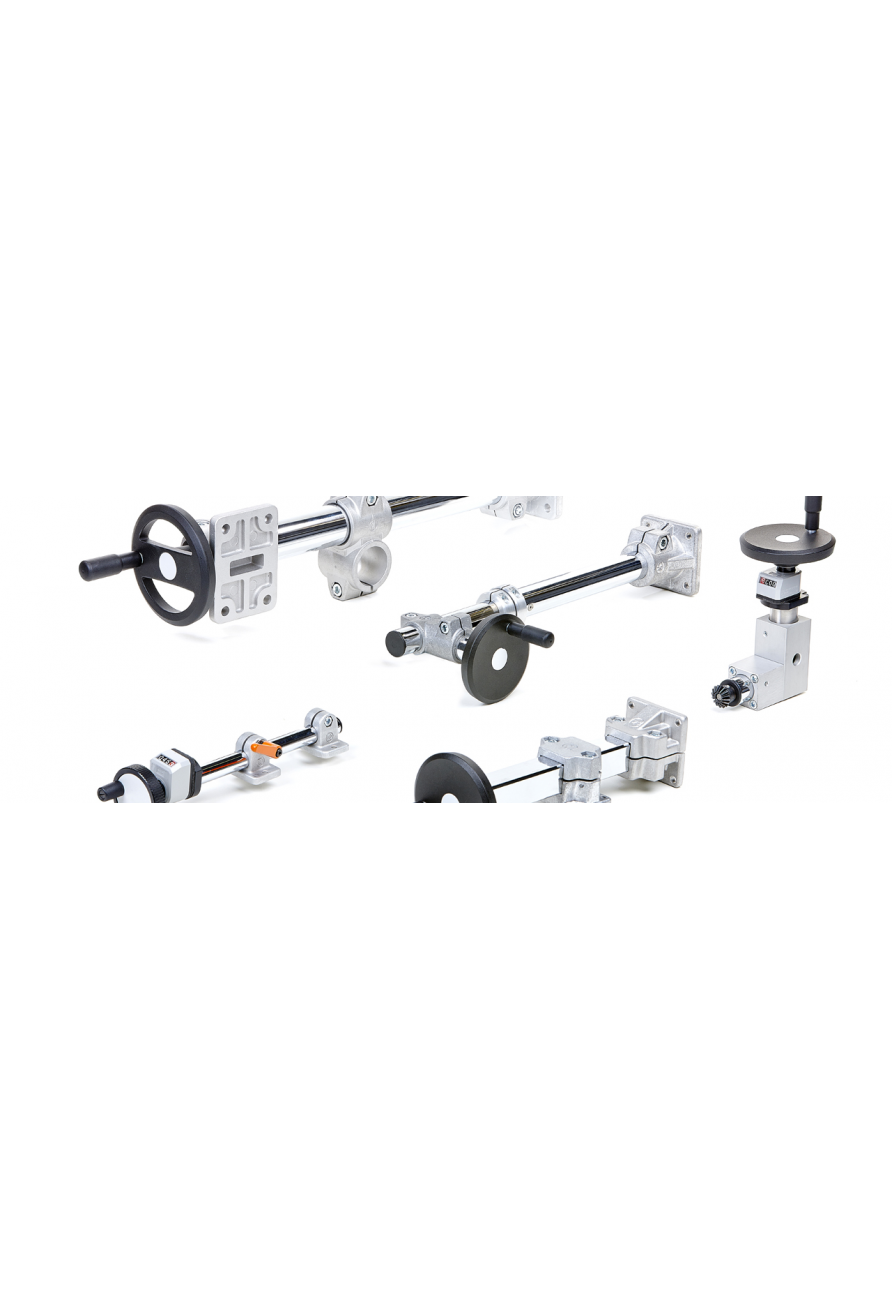

Linijiniai vieno vamzdžio tvirtinimai

Paprasta vamzdinė veleno ašis, skirta rankiniam arba elektriniam padėties reguliavimui, pvz.: aukščio arba pločio reguliavimui gamybos linijose.

Asortimente yra ø 18, 30, 40, 50 ir 60 mm, taip pat ø 30, 40, 50 mm vamzdžių skersmens plieno ir nerūdijančio plieno variantai įvairioms užduotims atlikti.

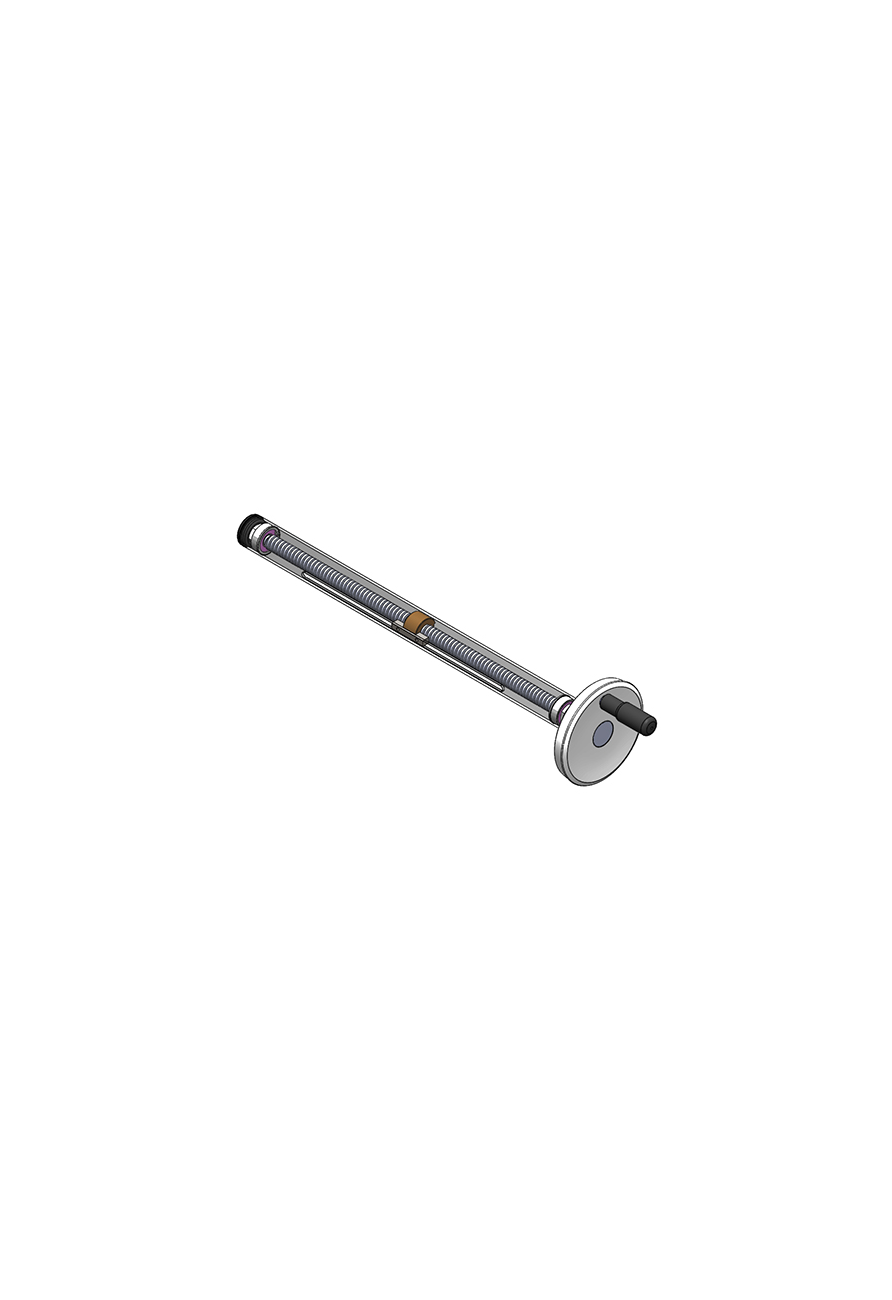

Šiuose reguliavimo velenuose su rankiniu ratuku trapecijos formos srieginis velenas su kreipiančiąja veržle yra rutulinis guolis, sumontuotas kreipiamajame vamzdyje, kreipiamasis elementas ant vamzdžio juda per eigos sritį per laikiklį.

Elementai yra įvairių modelių, skirtų įvairiems išdėstymams.

Linijiniai tvirtinimai ant kvadratinio vamzdžio pagrindo yra skirti specialiems sukimo apkrovos kreipiantiems elementams.

Galima išskirti keturis tipus:

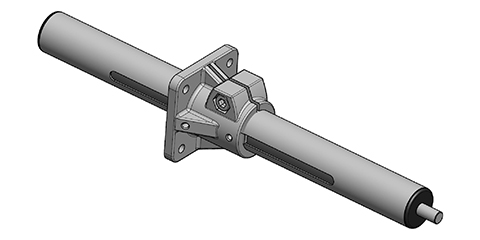

Dešinysis arba kairysis sriegis:

Kreipiamasis elementas juda rankiniu ratuku į kairę arba į dešinę.

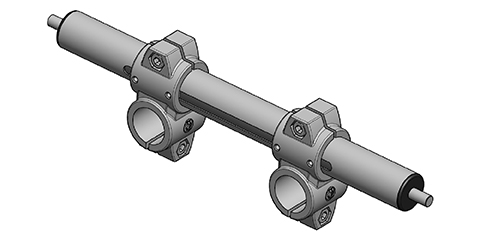

Dešinysis arba kairysis sriegis:
2 kreipiamieji elementai juda rankiniu ratuku simetriškai vienas nuo kito.

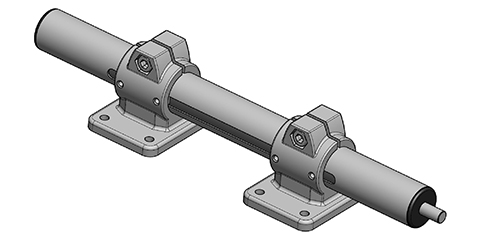

Padalintas velenas:
2 kreipiamieji elementai juda vienu rankiniu ratuku kiekvienoje pusėje visiškai nepriklausomai vienas nuo kito.

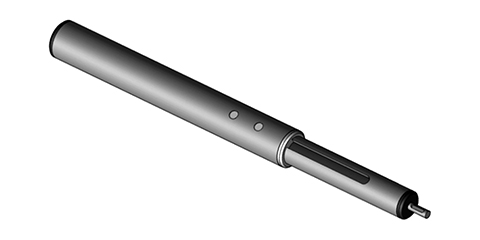

Teleskopinis reguliavimas:

Linijinis blokas yra nukreipiamas išoriniu vamzdžiu, todėl nereikia jokio kreipiamojo elemento.

Vieno vamzdžio linijinių vienetų užsakymo kodas yra sudarytas taip:

ILS INOCON linijinio vieneto standartas
R / V apvalus / kvadratas
S / E Plienas / Nerūdijantis plienas
18-60 vamzdžio skersmuo: ø 18, 30, 40, 50 ir 60 mm sowie ø 30, 40, 50 mm.

1-9 veleno versijos:
1 = dešinysis sriegis, 1 velenas
2 = kairysis sriegis, 1 velenas
3 = dešinysis sriegis, 2 velenai
4 = kairysis sriegis, 2 velenai
5 = dešinysis ir kairysis sriegis, 1 velenas
6 = dešinysis ir kairysis sriegis, 2 velenai
7 = 1x dešinioji ir 1x kairioji sriegis (skilimas), 2 velenai
8 = 2x dešinysis sriegis (skilimas), 2 velenai
9 = 2x kairysis sriegis (skilimas), 2 velenai
1 rutulinis guolis
500 vamzdžio ilgis mm
eiga mm
V1 = vienpusis pailgintas velenas / V2 = dvipusis pailgintas velenas.
